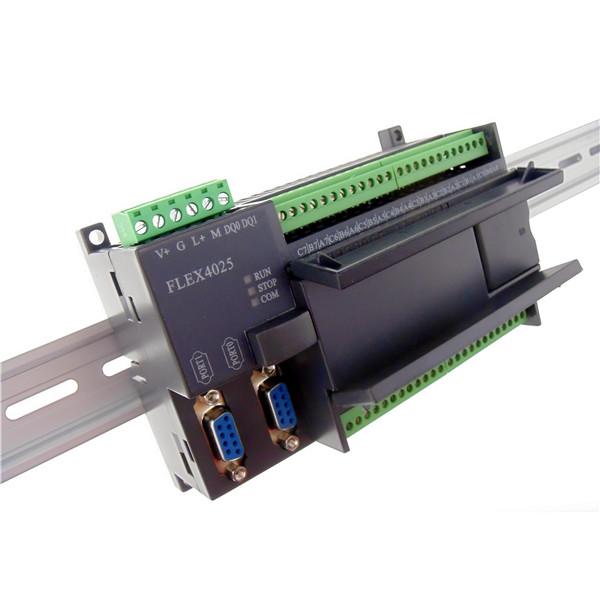

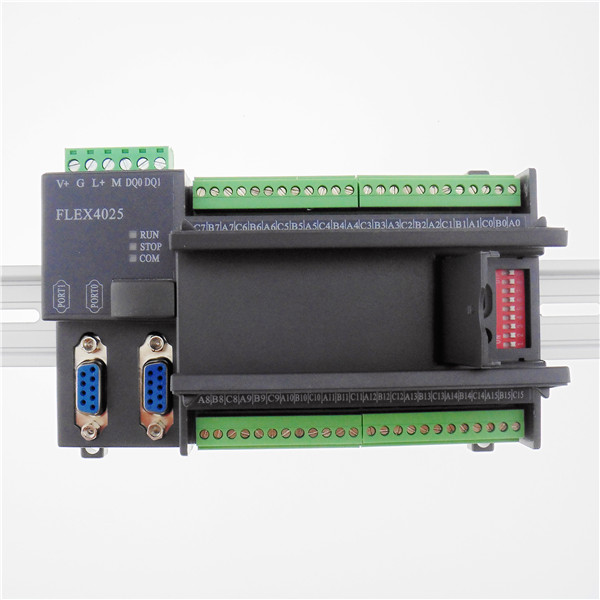

FLEX4025-16通道PT100熱電阻溫度采集模塊,RS485,Modbus協議

發布時間:2019/02/17 瀏覽次數:7807 分類:產品中心與合作分類:分布式IO模塊分類:熱電阻采集模塊快

請聯系我們咨詢

FLEX4025熱電阻采集模塊是FLEX4000系列智能測控模塊之一，廣泛應用于溫度/電阻測量的工業場合，提供了熱電阻/電阻信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX-4025具有六個測量通道，支持熱電阻的兩線制/三線制連接，可連接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多種規格熱電阻，也可對電阻進行測量。模塊內部各處理單元之間提供了3000V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。

資料下載
用戶手冊	FLEX4025十六通道熱電阻溫度采集模塊用戶手冊-V1.0
設置軟件	FlexOneSet用戶設置軟件V2.0

●十六通道模擬量輸入

●可由軟件設置模塊參數

●支持多種標準的熱電阻，可兩線制/三線制連接

●寬電壓范圍輸入(18-36V DC)，功耗低

●RS-485網絡連接，支持Modbus RTU/ASCII以及ADAM研華數據采集協議

●內置看門狗，運行穩定可靠

●安裝方便，標準導軌卡裝或螺釘固定

●寬溫度范圍運行

技術參數
輸入通道數量	十六輸入通道
通訊接口	RS-485光電隔離，ESD保護，通訊距離：1200米
通訊協議	Modbus RTU/ASCII，ADAM研華數據采集協議
傳感器類型	Pt100/200/500/1000（TCR=3851/3916/3920/3911/3928/3750） Ni100/120/500/1000（TCR=6180/6720） Cu50/100 (TCR=428) 電阻0~400Ω/0~3200Ω
傳感器連接方式	兩線制/三線制
輸入類型/范圍/精度	見表2
隔離電壓	模擬量輸入對通訊3000VDC 電源對通訊1500VDC 電源對模擬量輸入3000VDC
采樣速率	16通道/秒（@三次濾波）
輸入阻抗	10M
帶寬	2.62 Hz
分辨率	0.1℃/0.1Ω
CMR@50/60Hz	120 dB
NMR@50/60Hz	100 dB
零點漂移	±3μV/℃
電源電壓	+18~+36V DC
功耗	小于2W @ 24VDC
儲存環境	-40~85℃ 濕度<95%
運行環境	-20~85℃ 濕度<95%
外型尺寸	14510168 mm
安裝方式	DIN35mm標準導軌卡裝或螺釘固定

表2? 傳感器類型
傳感器類型	測量范圍	分辨率	精度
Pt100 (TCR=3851)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3851)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3851)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3851)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Pt100 (TCR=3916)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3916)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3916)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3916)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Pt100 (TCR=3920)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3920)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3920)	-200.0 ~ 845.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3920)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Pt100 (TCR=3911)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3911)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3911)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3911)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Pt100 (TCR=3928)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3928)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3928)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3928)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Pt100 (TCR=3750)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt200 (TCR=3750)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt500 (TCR=3750)	-200.0 ~ 850.0 ℃	0.1℃	+/-0.3℃
Pt1000 (TCR=3750)	-200.0 ~ 700.0 ℃	0.1℃	+/-0.3℃
Ni100 (TCR=6180)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni120 (TCR=6180)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni500 (TCR=6180)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni1000 (TCR=6180)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni100 (TCR=6720)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni120 (TCR=6720)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni500 (TCR=6720) Ni1000 (TCR=6720)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Ni500 (TCR=6720) Ni1000 (TCR=6720)	-60.0 ~ 250.0 ℃	0.1℃	+/-0.3℃
Cu50 (TCR=428)	-50.0 ~ 150.0 ℃	0.1℃	+/-0.3℃
Cu100 (TCR=428)	-50.0 ~ 150.0 ℃	0.1℃	+/-0.3℃
Cu1000 (TCR=428)	-50.0 ~ 150.0 ℃	0.1℃	+/-0.3℃
R-400(電阻)	0.0 ~ 400.0 Ω	0.1Ω	+/-0.3Ω
R-3200(電阻)	0.0 ~ 3200.0 Ω	0.1Ω	+/-0.3Ω
Pt50 (TCR=3851)	-200.0 ~ 850.0 ℃	0.3℃	+/-0.3℃
